颚式破碎机破碎腔的设计问题

发布时间:2013-04-13 13:33:46作者:红星机器

颚式破碎机的破碎腔是由动颚板、定颚板以及技嘉两侧壁衬所组成。破碎腔的形状是由给料口尺寸、噬角、动颚板与定颚板以及两侧壁衬板的布置方式、衬板纵向和横向断面的形状等因素所决定的。破碎腔的腔形直接影响破碎机主要经济技术指标,如生产率、比能耗、产品粒度组成、粒形和衬板使用寿命等,因此受到国内外学者的重视,并进行大量研究工作。

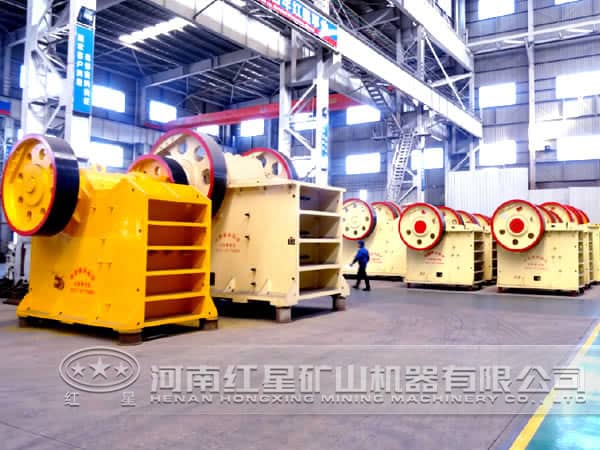

颚式破碎机

随着破碎机的不断发展,特别是近几年来提出“多碎少磨”增大破碎机破碎比和提高产品质量的情况下,不论是设计新型破碎机,还是对现有老破碎机挖潜、改造,设计更佳破碎腔都是非常有益的工作。根据颚式破碎机的生产率沿破碎腔高度变化曲线可知,沿破碎腔高度各截面生产率,从给料口向排料口愈来愈小,且排料口处有小生产率,因此这个地方是堵塞点。根据动颚板表面各点实际水平行程计算出的直线形破碎腔,与假设动颚平衡计算出的直线形破碎腔相比可以看出,一种破碎腔在给料口处生产率大很多,破碎腔下部,约三分之一高度处生产率小很多而排料口生产率两者一样。原因是破碎腔给料口水平行程,远大于排料口处的水平行程,而在破碎腔下部约三分之一高度处,水平行程。因此,为了改善排料口处生产率,提高破碎机的生产率,可采用曲线形破碎腔。

颚式破碎机

为了得到很好的破碎腔形,可采用变噬角设计破碎腔,且噬角值从排料口向给料口是逐渐加大的,但必须保证给料口噬角值小于极限噬角值。此外,为了使衬板能掉头使用,可将两头制成对称性。总之,在设计颚式破碎机的破碎腔时,要力求满足这样的要求:增加产量、针对衬板磨损规律、尽量延长衬板的使用寿命、合理确定破碎腔高度、减轻机重。欢迎有需要的用户来红星机器订购设备,联系热线:0371——67772626!
