首页 > 产品中心 > 其它产品 > 全液压圆锥破碎机

全液压圆锥破碎机

进料粒度:≤314mm

生产能力:27-1814m³/h

应用领域:应用于矿山、建材、交通、能源、化工等行业。

适用物料:石英石、河卵石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩等。

全国24小时销售热线:
0371-67772626
获取报价 我要咨询
产品介绍

一、全液压圆锥破碎机介绍

HXGYS全液压圆锥破碎机是红星机器研发的新一代高性能破碎设备,综合单缸液压圆锥破碎机与PYF圆锥破碎机优势,引进国外先进的设计理念,其内部结构新颖独特,采用更好的破碎频率和偏心距,使破碎产品细粒度级含量较高,是一款新型的高性能圆锥破碎机,其闭口边排料口粒含量达到80%,可以提高后续处理能力,降低综合能耗,节能效果较好。

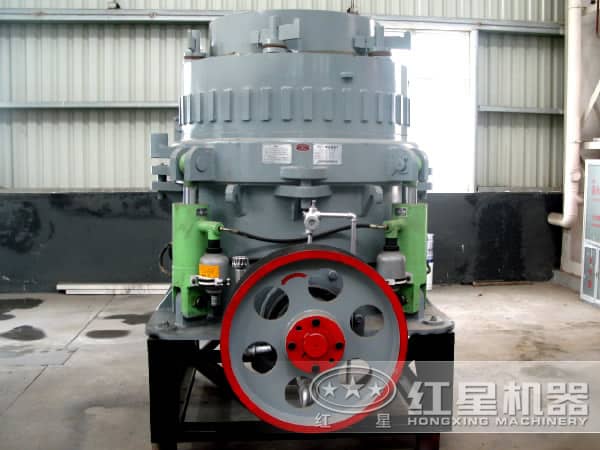

全液压圆锥破碎机

全液压圆锥破碎机组成:传动轴、偏心套、球轴承、液压保险装置、调整环、皮带轮、机架等部件组成。

二、突出优势

1、该设备处理能力较强,层压破碎原理,对于硬度较强的矿石破碎较充分,例如石英石、方解石、白云石、花岗岩、铁矿石、石灰石、灰绿岩等矿石的破碎效果佳。

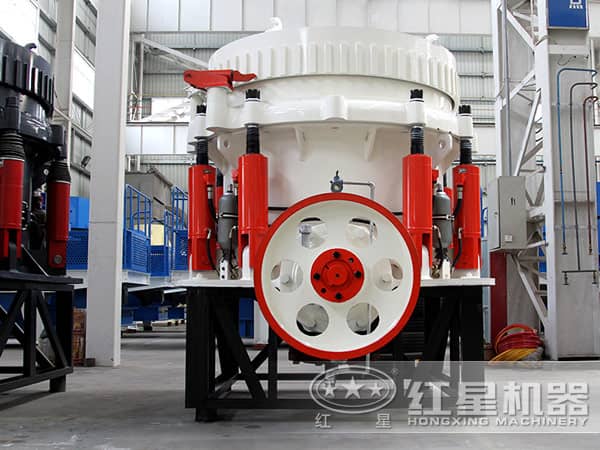

全液压圆锥破碎机

2、采用全液压装置操作、使用方便,易于实现自动化,设备运行更可靠平稳,使用寿命较长。

3、设备结构简化,易于操作和维护,排料口设计合理,调整方便快捷,检修方便快捷,特别是衬板易于快速更换,减少停机时间。

4、性能可靠,操作方便,对设备的整体设计和优化,对破碎机进行液压保护,减少设备的故障率,设备无故障运行率将超过85%。

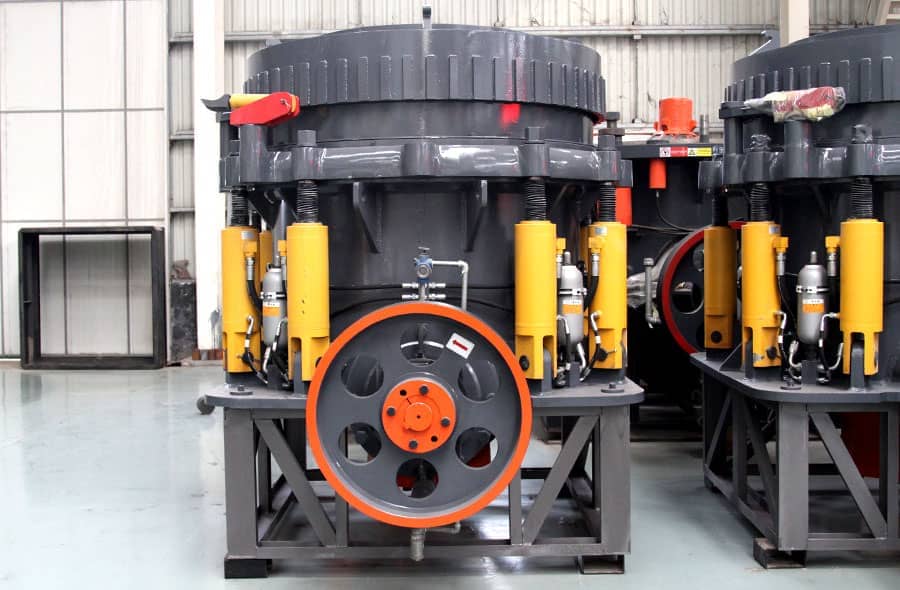

全液压圆锥破碎机

5、设置一套合理的油泵、油箱、管路润滑操作系统,当油温过高或油流速过慢会自动关闭破碎机。

6、模块化设计合理,设计不同的破碎腔型,可以实现粗、中、细碎的转换,从而提高生产效益。

三、工作原理

结构原理图 有电动机带动旋转或联轴器、传动轴和圆锥部在轴心线可使偏心轴旋转摆动,物料从料口进入破碎腔后,受到偏心轴和轧臼壁互相冲击挤压、研磨、揉搓起到破碎作用,其工作原理中,设置液压保险系统的作用是,当发生过铁故障或者闷车现象可通过液压将支撑套和定锥部顶级排除出故障物,可以大大降低维修率。

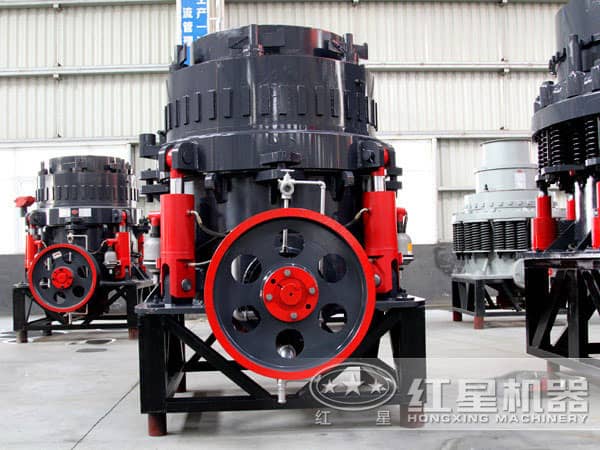

全液压圆锥破碎机

全液压圆锥破碎机咨询电话:0371-67772626

河南红星全液压圆锥破碎机生产基地:河南省郑州市高新区檀香路8号

四、全液压圆锥破碎机客户现场生产图片

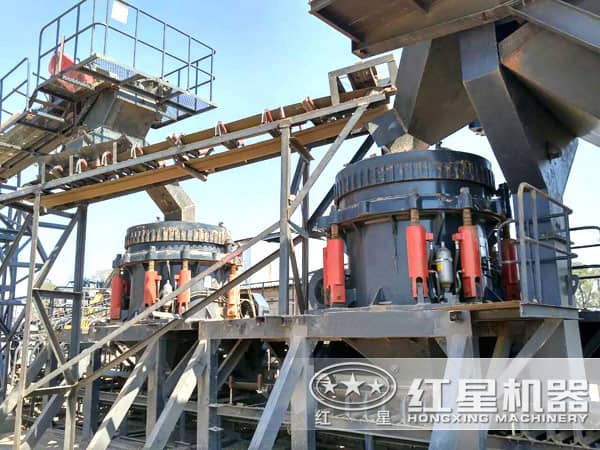

全液压圆锥破碎机生产现场

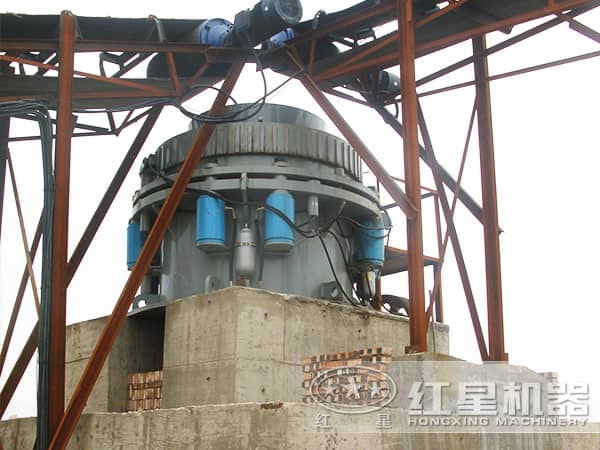

全液压圆锥破碎机生产现场

点击咨询价格

技术参数

型号 腔型 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(t)
HXGYS 300 C1 910 13~38 175 150 81~180 6P  90 10
C2 9~22 102 85 60~180
F1 3~16 76 65 36~145
F2 3~13 41 35 36~130
HXGYS 400 C1 1200 19~51 241 205 207~400 6P  200 20
C2 16~38 210 178 162~350
C3 13~31 137 115 126~310
F1 8~25 105 89 109~230
F2 6~16 89 76 82~230
F3 3~16 64 54 40~230
HXGYS 500 C3 1600 25~64 269 228 280~650 6P  280 40
C1 22~51 241 205 258~450
C2 16~38 209 178 180~410
F1 10~25 133 113 162~355
F2 6~19 89 76 136~330
F3 5~13 70 60 90~300
HXGYS 700 C1 2000 31~64 369 314 1125~1814 6P  480 90
C2 25~51 334 284 862~1424
C3 19~38 278 236 544~1034
F1 13~25 178 151 517~680
F2 10~19 133 113 404~580
F3 5~16 105 89 218~463
