首页 > 产品中心 > 其它产品 > PE颚式破碎机

PE颚式破碎机

进料粒度:≤1500mm

生产能力:1-2200 t/h

适用物料:红柱石、金刚石、硅灰石、石英石、铁矿石、建筑垃圾等

应用领域:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

全国24小时销售热线:
0371-67772626
获取报价 我要咨询
产品介绍

PE颚式破碎机简介

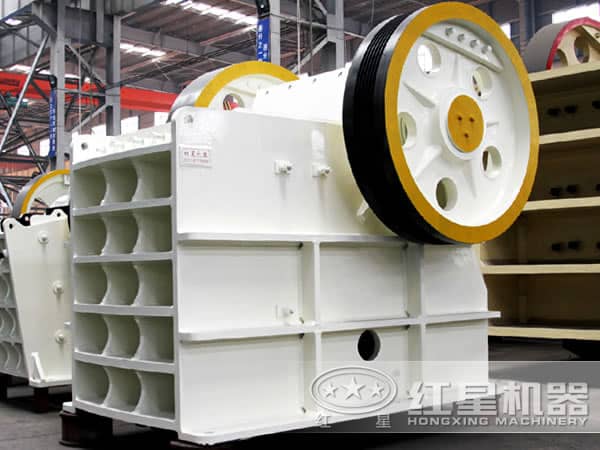

PE颚式破碎机

PE颚式破碎机是较常见的颚式破碎机机型之一,在矿山行业出镜率较高。河南红星矿山机器有限公司生产的PE颚式破碎机按给料口尺寸不同,由150mm×250mm到1600mm×2100mm高达18种,可满足客户的不同需求,同时,该设备与市面上的传统机不同,红星机器技术人员在结构设计上对其进行了优化,性能更强大,在河南郑州颚式破碎机中独树一帜。



PE颚式破碎机应用范围

PE颚式破碎机抗压强度高达320MPa,主要用于河卵石、花岗岩、铁矿石等各种矿石岩石的首道破碎,由于型号的不同,中碎、细碎中也可使用,目前在矿山、冶金、化工、建材、电力、水利、交通等领域都有广泛应用。

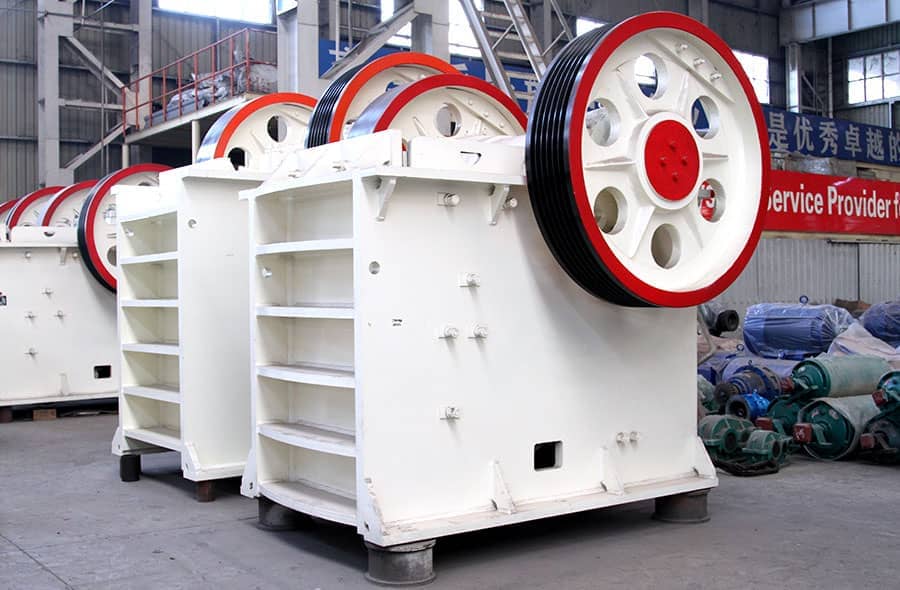

PE颚式破碎机

PE颚式破碎机结构

PE颚式破碎机由机架部、动颚部、静颚部、拉紧部、调整部和传动部(电动机、三角皮带)及润滑系统等组成。

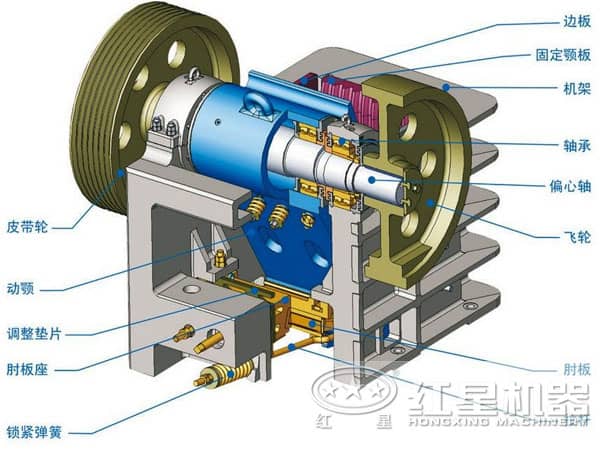

颚式破碎机结构

PE颚式破碎机工作原理

PE颚式破碎机是采用挤压型的方式对物料进行破碎的,工作区域重要为动颚板和定颚板组成的破碎腔。工作时,电动机经三角皮带通过皮带轮驱动偏心轴,通过边板将偏心轴的偏心转动传到外侧的动颚上,动颚板有规律的远离和靠近定颚板,使落入破碎腔的物料受到挤压、劈裂和弯曲的作用而被破碎,合格物料由排料口排出,不合格物料留下来继续被研磨直到合格,如此反复,实现批量生产。

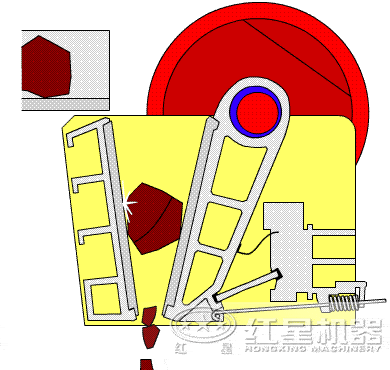

工作原理

PE颚式破碎机结构特点

1、具有独特的边板构造,取代了传统机的偏心连杆套环装置,通过边板可将偏心轴的运动传到外侧的动颚上。

2、将破碎腔设计成倾斜状,使喂料的高度有一定程度的缩短,加快了喂料速度及工作进程。

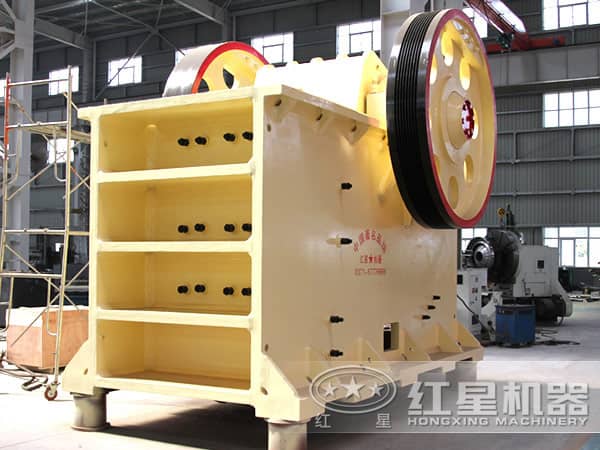

PE颚式破碎机

3、将皮带轮和飞轮设置在了中部,拉低了设备的整体高度,便于安装。

4、排料粒度是通过调整肘板的位置,使定颚绕悬挂轴承旋转来控制的,相当方便。

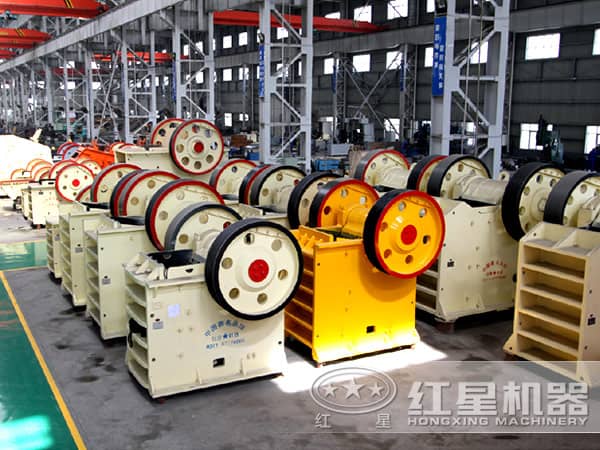

PE颚式破碎机生产车间

通过上述介绍可知,红星机器PE颚式破碎机在结构上较传统机有了改进,外形更美观,具有独特的结构特点,使用体验更好,同时,红星机器还有专业人士提供购机指导及免费上门安装服务,推荐莅临考察选购,颚式破碎机价格咨询热线:0371-67772626

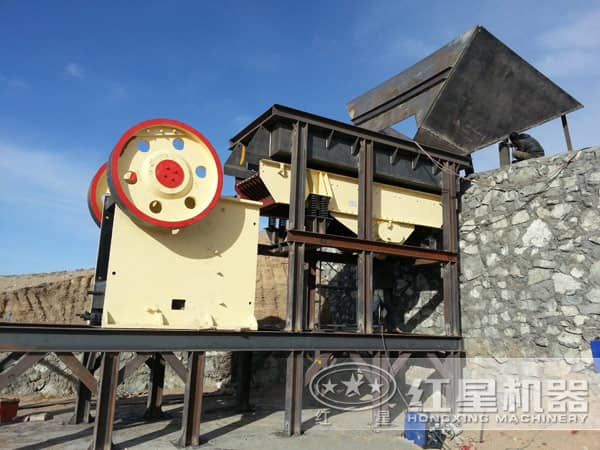

PE颚式破碎机客户案例

PE颚式破碎机客户案例

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
