PEX颚式破碎机

进料粒度:≤1500mm

生产能力:1-2200 t/h

适用物料:红柱石、金刚石、硅灰石、石英石、铁矿石、建筑垃圾等

应用领域:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

全国销售热线:
0371-67772626
获取报价
产品介绍

简介

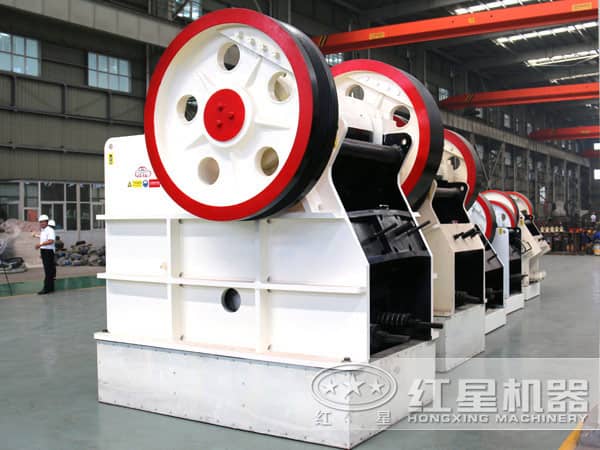

PEX颚式破碎机

PEX颚式破碎机是颚式破碎机中较常见的型号之一,该设备主要用于各种矿石、岩石的破碎,在金属、非金属、建筑水泥等行业有广泛的应用。市面上的PEX颚式破碎机都属于传统机型,在结构上已显得老旧,跟不上时代的步伐,而红星机器生产的PEX颚式破碎机,结合了国内外先进技术,在结构上有了较大的改革,属升级产品,优势多多。

PEX颚式破碎机结构

主要由机架、动颚、定颚、调整装置,推力运动机构,拉紧装置,传动机构、过载保护机构、润滑及监测报警系统等组成。具体结构见图如下图所示。

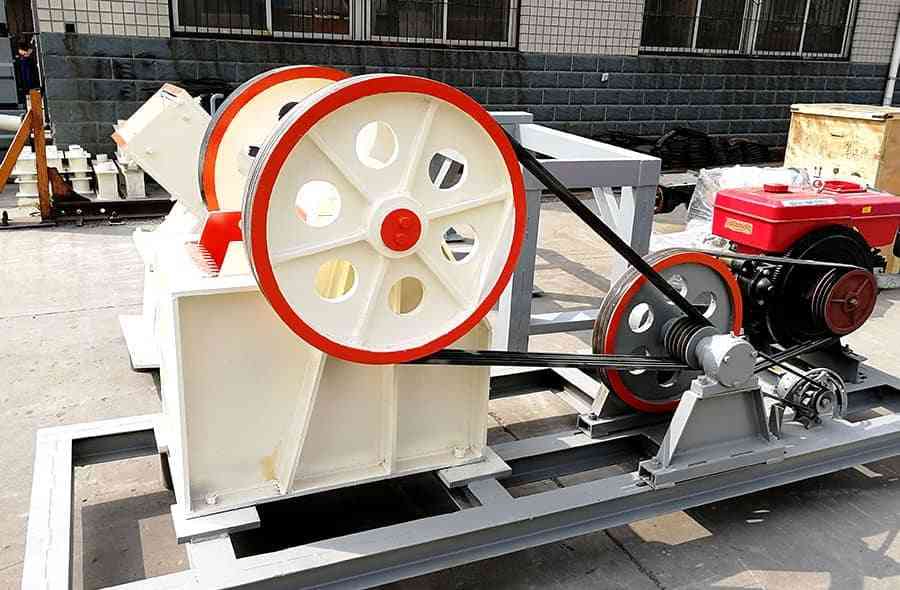

PEX颚式破碎机结构简图

PEX颚式破碎机工作原理

PEX颚式破碎机的主要工作部件为动颚和定颚两块颚板,工作时,物料是通过两块颚板的相互运行挤压而断裂粉碎的。机器启动之后,传动部件带动偏心轴转动,可动颚板绕悬挂心轴对固定颚板作周期性摆动。当动颚靠近固定颚板时,则位于两颚板间的矿石受压碎、劈裂和弯曲作用而破碎。当动颚离开固定颚板时,已破碎的矿石在重力作用下,经排矿口排出。当矿石中夹杂着铁矿石或不可碎物料或出现过载现象时,过载保护机构可自动使排矿口张开,将其排除,而后自动恢复正常。

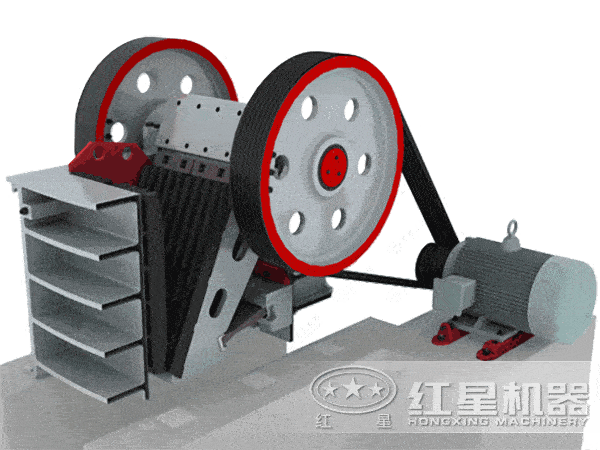

颚式破碎机的工作原理

PEX颚式破碎机性能优势

1、采用合理配置悬挂点的位置和破碎腔的几何形状,保证了物料在破碎过程中,颚板对物料的作用是纯挤压而几乎无相对滑动。

2、颚板的运动轨迹垂直于破碎腔的中分线,这样进入破碎腔的物料就会被牢牢“咬住”并被挤压而碎,不仅降低了颚板的磨损和设备的能耗,还提高了破碎能力。

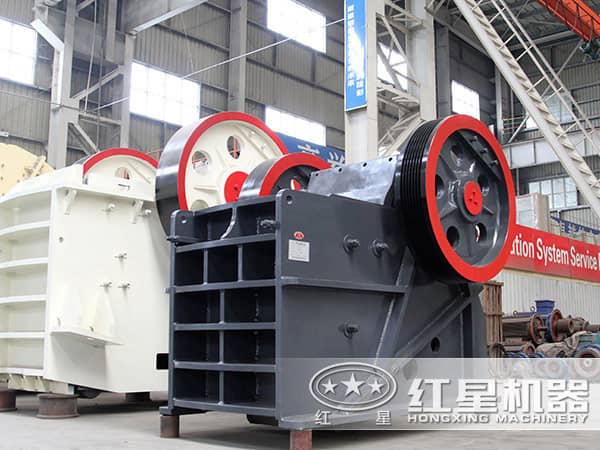

颚式破碎机

3、采用液压力传动装置,能使其挤压行程速度快两倍,因而减少了破碎机工作循环时间,使动颚摆动次数增加50%,提高了产量。

4、具有液压过载保护装置,破碎机可满负荷运转和启动,同时可均匀调节排料口的大小。

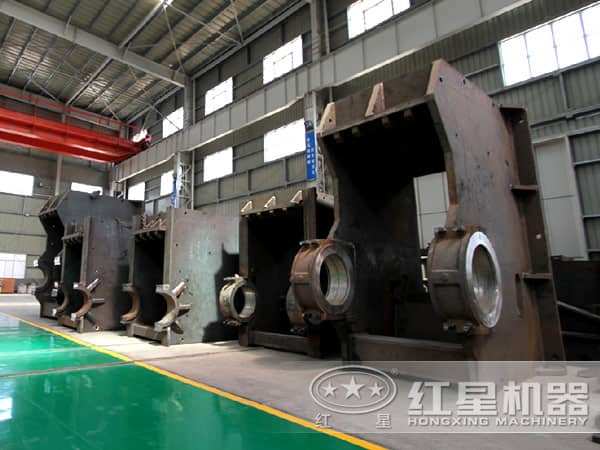

颚式破碎机半成品

5、整机结构较简单,组装容易,同时还有利于检修及维修,大大降低了工人的劳动强度。

6、产品粒度均匀,呈立方体结构,片状及针状结构很少见。

颚式破碎机车间

总的来说,红星机器PEX颚式破碎机在结构设计上相比传统机型结构更合理,质量更有保障、实践效果更理想,受到了广大用户的赞许。另外PEX系列颚式破碎机有多种型号,可供不同需求的用户灵活选择,红星机器也会有专业人士为您做选型指导,欢迎莅临考察选购,咨询热线:0371-67772626

PEX颚式破碎机客户案例

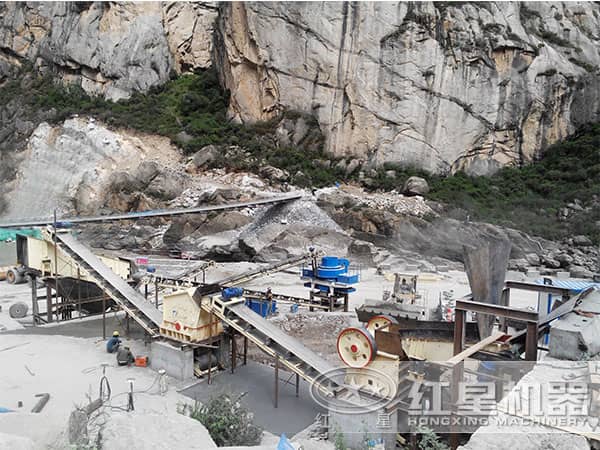

颚式破碎机客户现场

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
