新型颚式破碎机的技术研究

2016-04-16 15:24:05

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

24小时服务热线: 0371-6777 2626

颚式破碎机是建材、矿山、工业、冶炼、水利等行业广泛应用的破碎设备,其主要功能是破碎各种大块物料,是目前破碎市场十分重要的碎石工艺设备,同时也是重要耗能设备。鉴于颚式破碎机的重要性,行业对其高效、节能研究工作一直十分重视,下面介绍一种新型颚式破碎机,该新型颚式破碎机是传统颚式破碎机的一个飞跃。

颚式破碎机

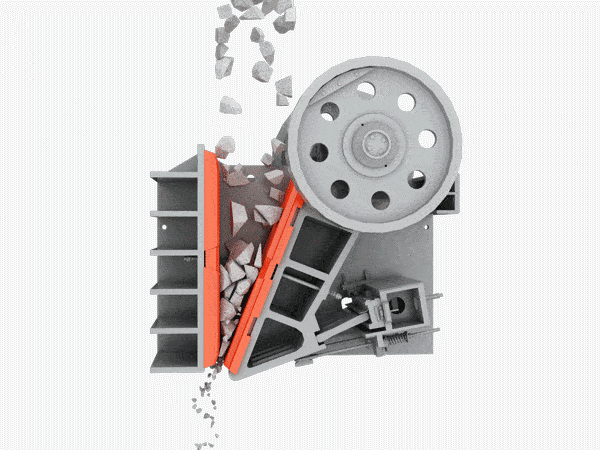

传统破碎机的原理与缺点

传统的颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。其以电动机为动能,通过电动机皮带轮,由三角皮带和槽轮驱动偏心轴,使动颚按预定轨迹作往复运动,将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料破碎,并通过下部的排料口将成品物料排出。模拟动物的两颚运动,通过动颚和定颚两块颚板的一翕一合运动将物料在破碎腔内挤压、搓、碾破碎。

但传统的颚式破碎机的固定颚板和活动颚板大都为平板结构或阶梯式结构,其动颚为多块颚板分离形成阶梯跃级式结构。一种平板结构,颗粒与两边动静颚板的接触面大,挤压破碎的力度分散,颗粒不容易被破碎;如果在给矿粒度大且排矿口小的情况下,破碎比加大,矿石颗粒在破碎过程中容易被挤飞,就有可能产生人事或设备伤害事故;二种阶梯式结构,存在着破碎后会有颗粒残留在阶梯式的颚板上,影响后边需破碎颗粒受到挤压的力度,且颗粒残留增加,也会给设备增加积尘的风险。

新型颚式破碎机

新型颚式破碎机技术方案

针对上述问题,本研究提供了一种新型颚式破碎机。

本研究是通过以下技术方案实现的:一种新型颚式破碎机,包括机架,所述机架上设置有上护板、下护板、定颚、动颚和偏心轮,所述偏心轮通过皮带与主电机转轴相连,所述偏心轮上设置偏心驱动轴,所述动颚的上端与偏心驱动轴相连接,所述偏心驱动轴通过轴承支架固定在机架上,所述动颚的下端与肘板的前端相连接,肘板的后端连接调整座,所述调整座连接到机架上,所述动颚的下端连接活动拉杆,所述活动拉杆通过弹簧后接到机架上,所述定颚上设置固定颚板,所述动颚上设置活动颚板,所述定颚与所述动颚中间设有上宽下窄的梯形料仓,所述固定颚板为平板结构,所述活动颚板内侧设有若干凸条,若干凸条均匀排列形成锯齿状,且为凸条的上表面向下倾斜。

根据颗粒被破碎后体积变小,因而配合上宽下窄的料仓,进行逐级破碎,再者活动颚板上设置多条均匀排列的凸条,使得活动颚板的内侧为锯齿状,当活动颚板接近固定颚板时,多条凸条先挤压颗粒,与原先平面挤压颗粒相比,压强增大,更容易将颗粒破碎。并且凸条的上表面向下倾斜,颗粒由于重力作用极易下落不会积留在凸条间,利于保持完整的料仓空间。

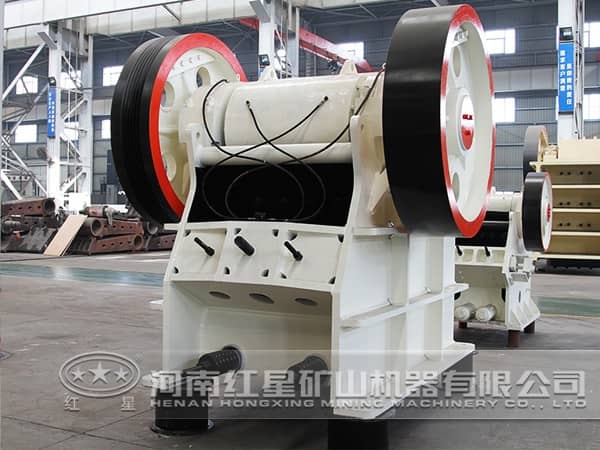

新型颚式破碎机

新型颚式破碎机

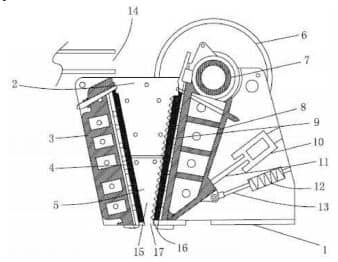

1机架,2上护板,3定颚,4固定颚板,5下护板,6偏心轮,7偏心驱动轴,8动颚,9活动颚板,10调整座,11肘板,12弹簧,13活动拉杆,14给料口,15料仓,16凸条,17排料口。

对新型颚式破碎机技术方案具体实施方式

下面对照附图结合实施例对本研究作进一步的说明:参照上图所示,新型颚式破碎机包括机架,机架上设置有上护板、下护板、定颚、动颚和偏心轮,偏心轮通过皮带与主电机转轴相连,偏心轮上设置偏心驱动轴,动颚的上端与偏心驱动轴相连接,偏心驱动轴通过轴承支架固定在机架上,动颚的下端与肘板的前端相连接,肘板的后端连接调整座,调整座连接到机架上,动颚的下端连接活动拉杆,活动拉杆通过弹簧后接到机架上,定颚与动颚中间设有上宽下窄的梯形料仓,料仓上端为进料口,下端为排料口,定颚、动颚开设若干方形镂空框。其中定颚上设置固定颚板,动颚上设置活动颚板,固定颚板为平板结构,活动颚板内侧设有若干凸条,若干凸条均匀排列形成锯齿状。

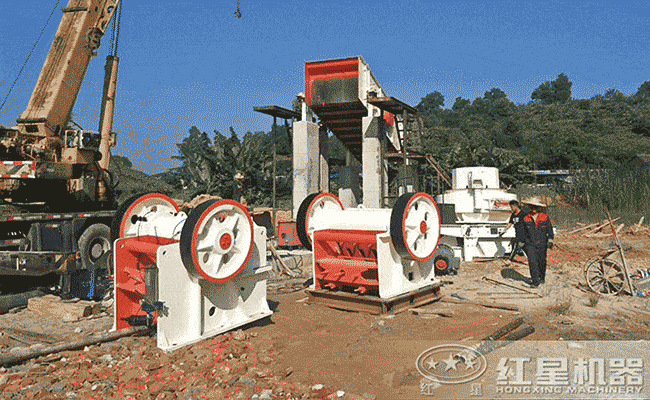

新型颚式破碎机

综上所述,该新型颚式破碎机的研究是可行的。目前河南郑州颚式破碎机生产厂家研发生产的新型颚式破碎机已投入生产使用,生产能力、备件消耗、能源单耗都有明显的改善,达到当初的功能改进与节能设想。欢迎有需要的用户来红星机器订购设备,联系热线:0371——67772626!
