圆锥破碎机拆卸作业步骤

2014-09-20 14:52:37

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

24小时服务热线: 0371-6777 2626

圆锥破碎机是一款科技含量相当高的破碎设备,用户在对该设备进行作业维护过程中避免不了拆卸,本文重点介绍该设备拆卸作业的步骤:

单缸圆锥破碎机

一、机体的拆卸

1、停止破碎机。

2、电话通知高压配电室切断电源。

3、操作箱悬挂停电严禁合闸警示牌。

4、专人指挥行车,行车起吊设备时检修人员必须撤离到安全位置。

5、先将钢丝绳与溜矿斗连接好再指挥行车钩慢慢升起到钢丝绳稍沉紧位置停止。

6、维修人员用扳手拆卸紧固溜矿斗的螺栓、拆卸完后调走溜矿斗之安全位置。

7、用自制扳手和大锤拆卸四个支柱上的螺母、拆完后行车将给料嘴吊到安全位置。

圆锥破碎机动锥

圆锥破碎机动锥

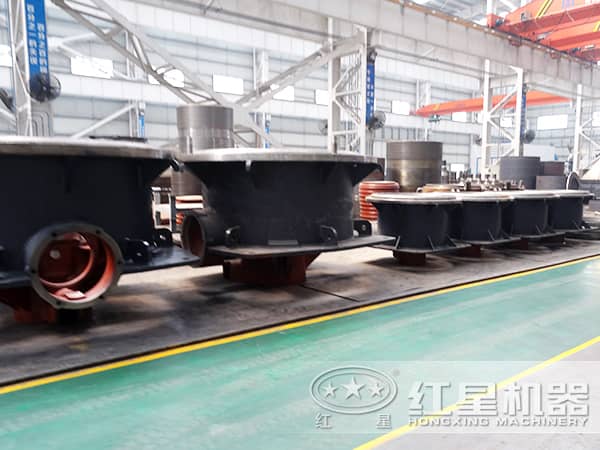

圆锥破碎机机壳

圆锥破碎机机壳

圆锥破碎机中心转轴

圆锥破碎机中心转轴

液压圆锥破碎机

8、用行车调走防尘外罩和调整套防尘外罩。

9、用铲车和钢丝绳逆时针方向拉动调整套,直到退出所有螺纹。

10、用四个专用吊环分别旋入调整套的四个螺纹孔内,挂好四条钢丝绳,指挥行车调到跨车上平稳落下。

11、检查动锥分料盘上的紧固螺栓磨碎情况。磨损严重必须换之。

12、确保分配盘紧固牢靠后用两条钢丝绳和卸扣锁紧动锥头部,用行车吊到检修专用动锥放置坑内。

13、使用专用吊具吊出大伞齿。

14、组装按反顺序进行。

复合圆锥破碎机车间

二、传动轴支架的拆卸

1、待机体拆卸完后才能进行拆卸。

2、拆掉联轴器安全护罩和联结锥形螺栓、橡胶缓冲垫。

3、通知高压配电室对线路和电机进行放电确认。

4、打开接线盒拆掉电机电源线和接地线。

5、拆掉电机4个地脚螺栓用行车吊走电机到安全位置。

6、拆掉传动轴集油器上、下壳体和油管,并用棉布覆盖好油管接头以防进入杂物赌塞管道。

7、拆卸轴架紧固螺栓用行车吊住传动轴到钢丝绳轻微扯紧。

8、用顶丝顶出传动轴架。

9、行车大、小钩配合吊出轴架。

圆锥破碎机发货现场

圆锥破碎机可做到低成本生产,高效率产出,稳定、耐用、环保。河南红星机器,物有所值,服务永恒!欢迎有需要的用户来红星机器订购设备,如果您有什么问题可以点击在线咨询获取。
