反击式破碎机

反击式破碎机

处理能力 30-800t/h
进料粒度 ≤800mm

适用物料:用于破碎软、中硬度的物料,例如:大理石、方解石、玄武岩、滑石、高岭土、石墨等

24小时服务热线0371-6777 0066 在线获取报价
  • 厂家直销
    到厂即享钜惠
  • 量身定制
    专属生产方案
  • 40年匠心
    国家环保标准

产品介绍 实拍展示 性能优势 在线留言

反击式破碎机介绍

反击式破碎机属于常见的破碎设备,它在各种破碎生产线中应用十分广泛,并在矿山领域的重要性仅次于颚式破碎机,以下以下工作现场开始来详细的介绍该设备:


反击式破碎机解说 欢迎您来厂参观考察

本系列反击式破碎机(反击破)是我公司在吸收国内外先进技术,结合国内砂石行业具体工矿条件研制的新一代反击式破碎机。它采用新的制造技术,加工成品呈立方体,无张力和裂缝,粒形相当好,能破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等),广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业,其排料粒度大小可以调节,破碎规格多样化。

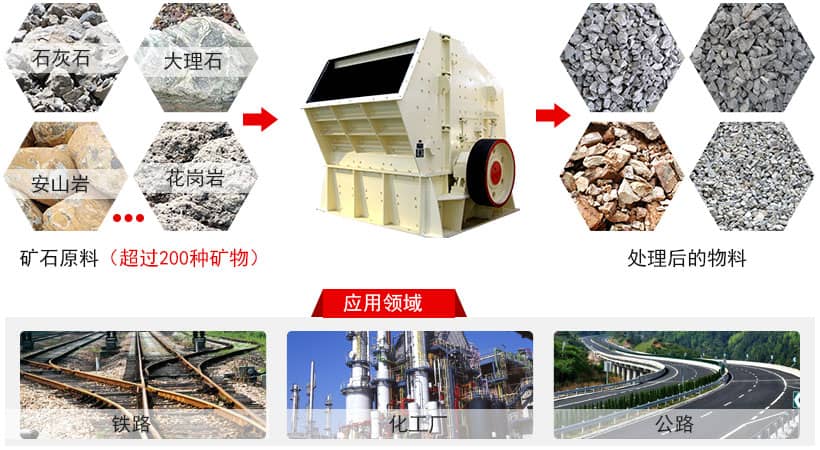

反击破碎机物料

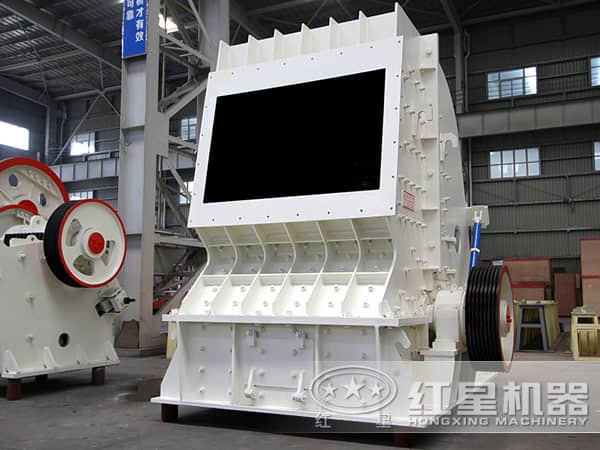

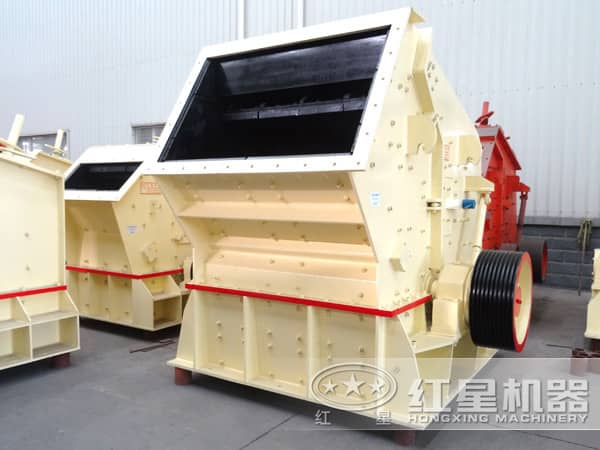

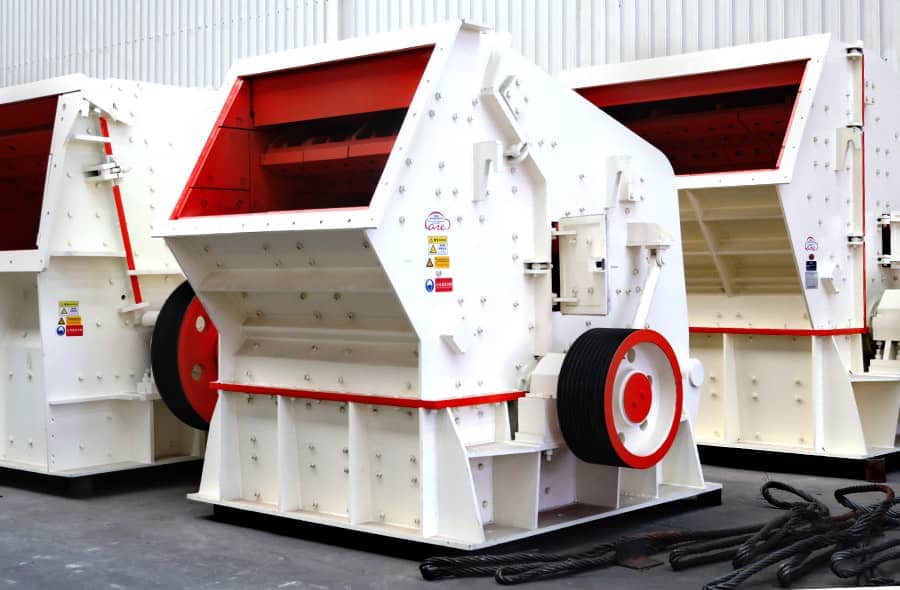

反击式破碎机产品展示图

反击式破碎机

反击式破碎机

反击式破碎机

反击式破碎机

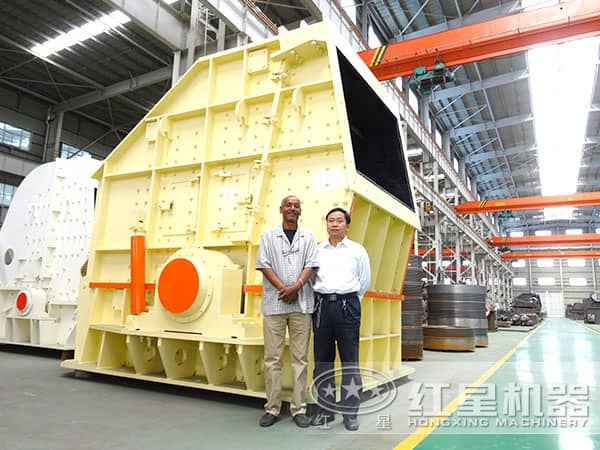

大型反击破碎机

大型反击式破碎机高度能达到三到四米,产量每小时800吨左右,图片如下。

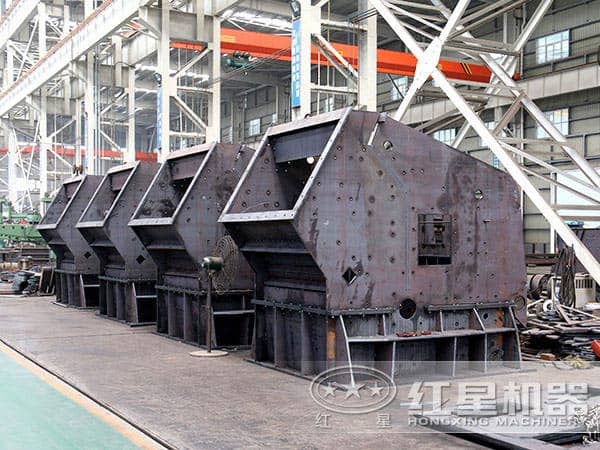

反击式破碎机生产车间

反击式破碎机工作原理

反击式破碎机是一种利用冲击能来破碎物料的破碎机械,本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎到所需粒度,由出料口排出,调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

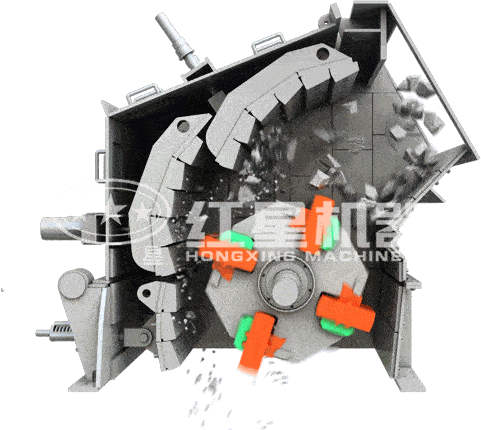

反击式破碎机工作原理图

反击式破碎机的结构设计

反击式破碎机构造简单,体积小,重量轻、结构紧凑、机器刚性强、转子具有大的转动惯量,破碎腔高、进料口大,破碎腔腔形合理,破碎腔是由进料导板、两级反击板以及导板卸载点到反击板排料口的圆弧所构成的空间组成的,反击架采用整体锰钢件,加大大块物料的破碎效果;反击板尽可能靠后以增强对物料的剪切破碎效果。而且反击式破碎机的反击板角度可以调整,以保证物料在反击板和转子之间反复冲击时呈合适的角度,可以有效提高破碎效率,逐级反击破碎过程可以有效降低破碎过程中的能量消耗。

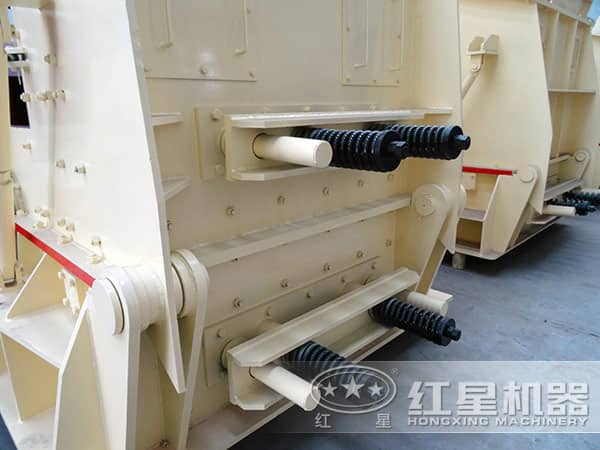

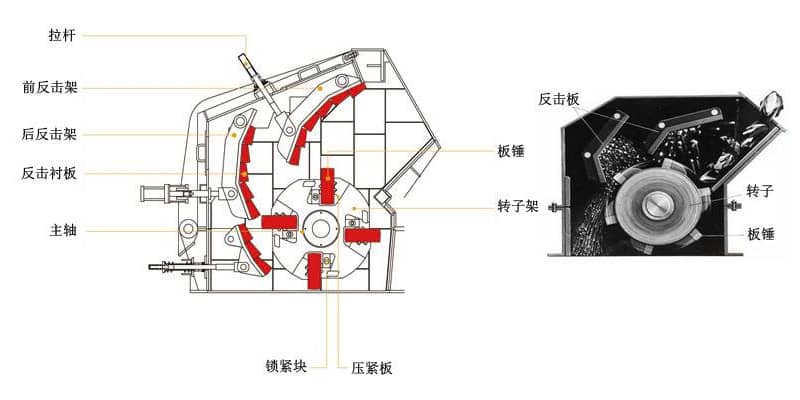

反击破结构图

反击式破碎机性能优势

1、能有效的处理含湿量很大的物料,又能防止物料的堵塞,相比其他的机器,红星机器更加环保节能。

2、可以处理各种各样硬度的物料,几乎对物料没有太多的要求,这也是它特有的优势,同时也是吸引客户的闪光点。

3、粒度调节非常的灵活,想要多大的粒度,只需调节机器的转子速度就可以达到目标,简单方便,通俗易懂,省去了很多不必要的麻烦环节。

4、该机器易损件磨损小,省去了维修环节,从而提高了生产率,增强了企业的经济效益。

5、有完善的售后服务,任何机器都有寿命,红星机器为您的设备终身保驾护航。

反击式破碎机价格

河南红星机器 生产的反击式破碎机型号多、每款型号都对应不同的价位。但是,红星机器保证设备的质量佳且价格实惠,欢迎广大新老客户前来选购。

河南郑州反击式破碎机厂家地址 :河南郑州高新区檀香路8号-河南红星矿山机械有限公司。

反击式破碎机价格咨询热线0371-67775599

技术参数

HD德版反击式破碎机

型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000

反击式破碎机

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
