圆锥破碎机

圆锥破碎机

处理能力 12-2181t/h
进料粒度 ≤560mm

适用物料:花岗岩、大理岩、珍珠岩、玄武岩、石英岩、辉绿石、铜矿石、石灰石等

24小时服务热线0371-6777 0066 在线获取报价
  • 厂家直销
    到厂即享钜惠
  • 量身定制
    专属生产方案
  • 40年匠心
    国家环保标准

产品介绍 图片实拍 性能优势 在线留言

圆锥破碎机介绍

圆锥破碎机是一款新型破碎设备,广泛应用于电厂脱硫、公路、铁路、能源、水泥、化工、建筑及各种矿山的破碎,如河卵石、花岗岩、大理石、金矿石、重晶石、白云石等,目前在市场上已占有一定数量的份额,使用情况良好。和传统的设备相比,它的科技含量非常高,由于该设备出料精细、操作简单、运行稳定,所以它才能备受用户的好评与青睐,本文结合实际情况来详细的介绍该设备:

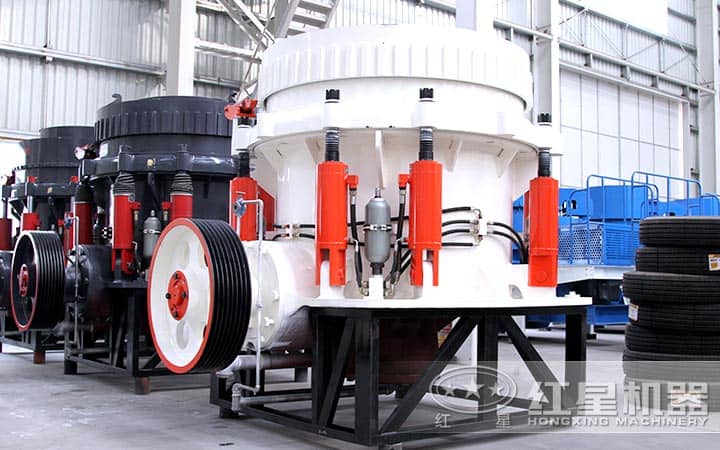

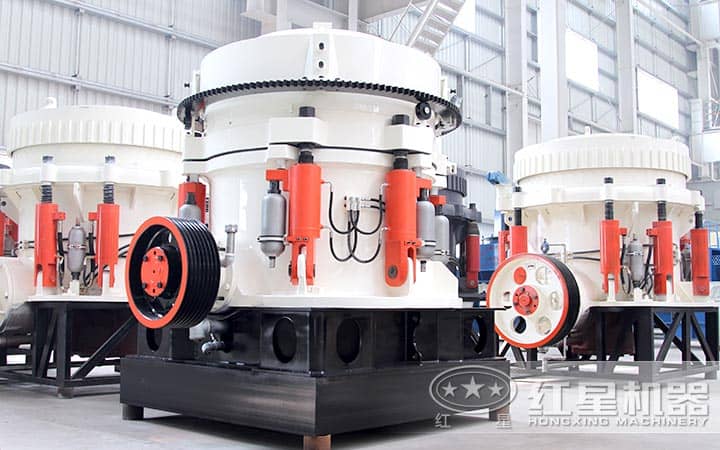

单缸圆锥破碎机

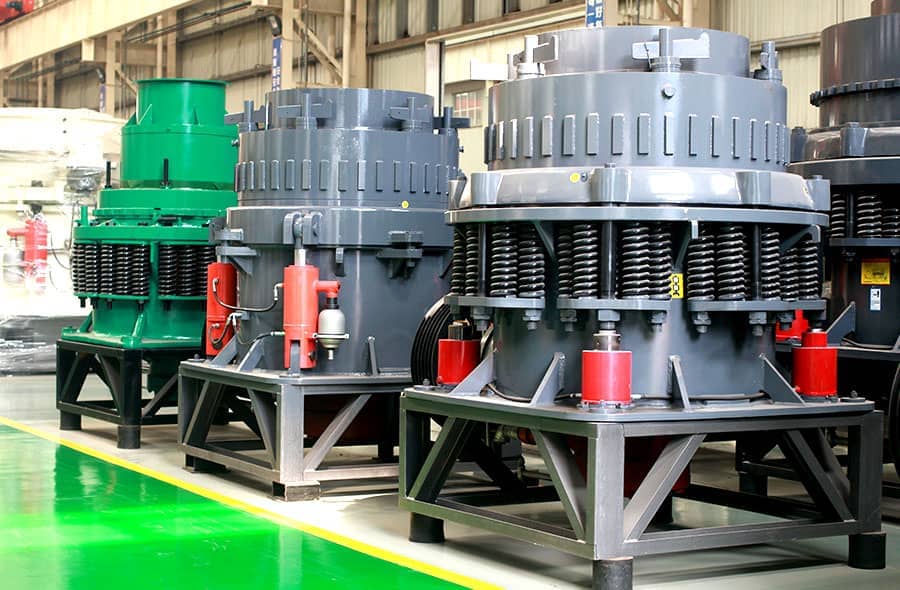

圆锥破碎机各型号图片

红星机器圆锥破碎机可分为单缸圆锥破碎机、多缸液压圆锥破碎机、全液压圆锥破碎机 、复合圆锥破碎机、弹簧圆锥破碎机,其型号有PYB 、PYD 、PYZ系列的圆锥破碎机,

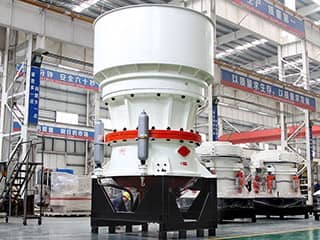

单缸圆锥破碎机

单缸圆锥破: 生产能力大,破碎效率高,能耗低

时产量:36-2181吨

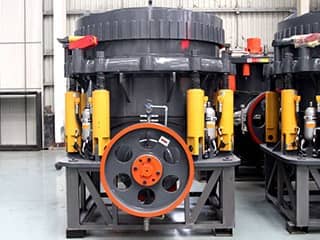

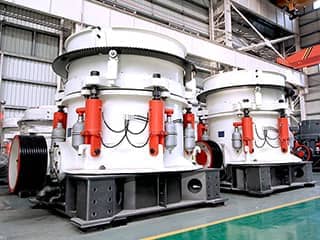

多缸液压圆锥破碎机

多缸液压圆锥破碎机: 产品粒度均匀,呈立方体

处理能力:72-1100吨/小时

全液压圆锥破碎机

全液压圆锥破碎机: 排料口调整方便

处理能力:36-1814t/h

圆锥破碎机性能特点

在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险、排矿口增大、异物从破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作,本系列破碎机分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种,可根据用户不同需求选购。

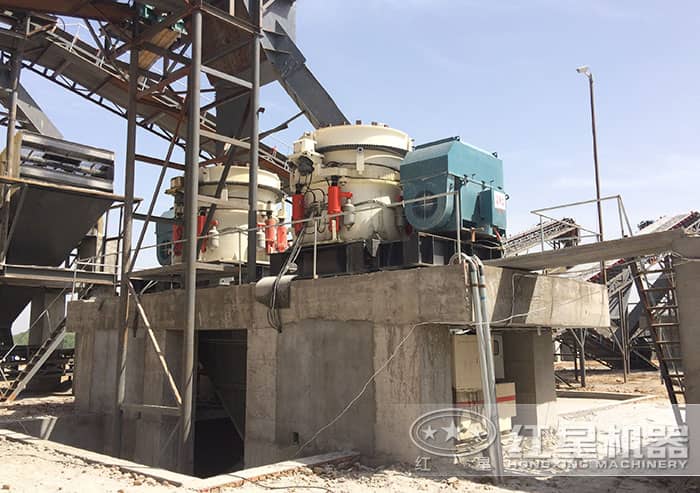

圆锥破碎机生产车间

圆锥破碎机性能优势

圆锥破碎机工作原理

圆锥破碎机工作时,电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定方向作旋摆运动,从而使圆锥破碎机的破碎壁时而靠近又时而离开同装在调整套上的轧白壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,如异物卡在排矿口,可使用清腔系统,使排矿继续增大,使异物排除破碎腔,在弹簧的作用下,排矿口自动复位,机器恢复正常工作。

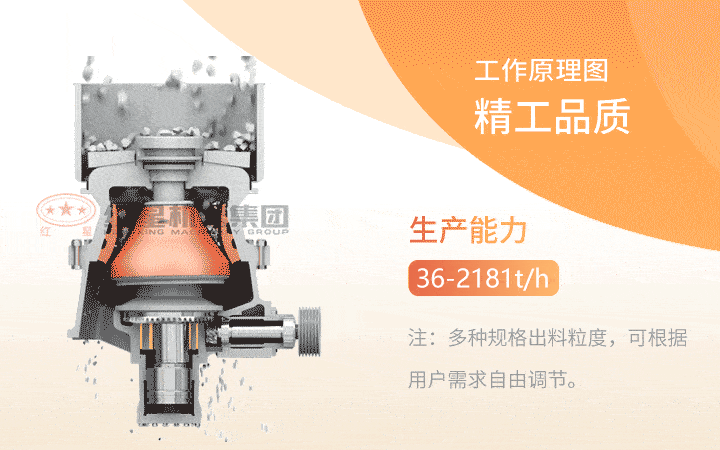

圆锥破碎机工作原理

工程案例展示

案例一:南阳时产800吨玄武岩破碎生产线

设备:配置一台单缸圆锥破 (粗破) 两台多缸圆锥破碎机(细碎) 、振动给料机、皮带输送机等。

优势:运行稳定,故障率低,且成品粒度均匀,品质好。

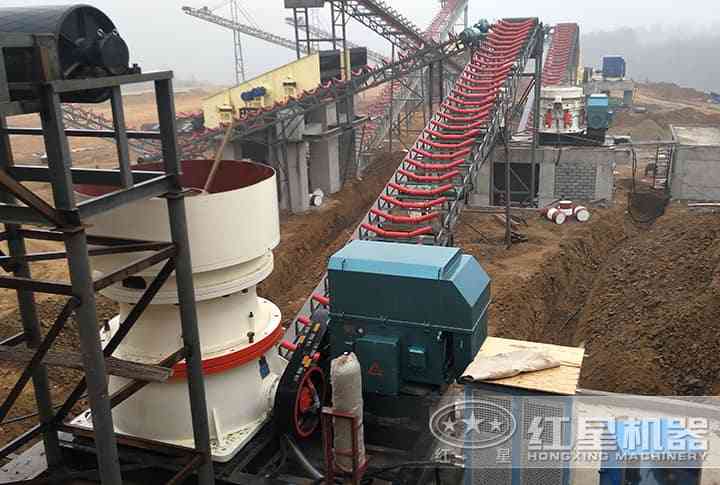

玄武岩破碎生产线

玄武岩破碎生产线

案例二:印尼时产150吨破碎生产线

设备配置:鄂式破碎机(粗破)、一台全液压圆锥破碎机 、振动筛等

优势:生产线配置合理,十分符合厂家的生产条件,运行安全稳定,故障率低 ,高产效率高!

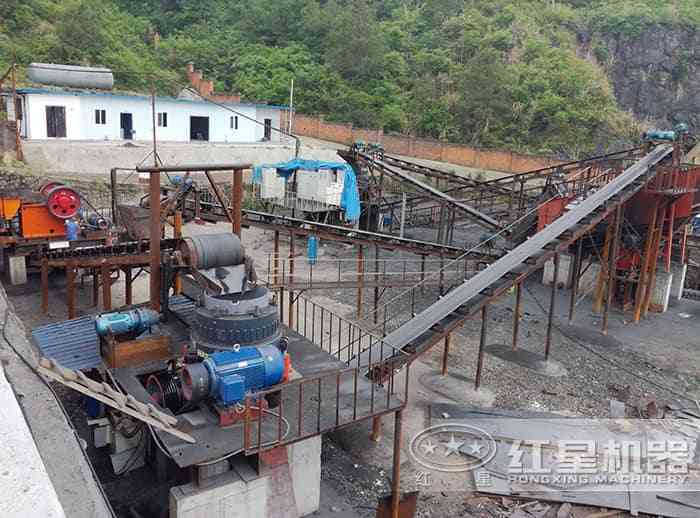

圆锥破碎机生产线

如对圆锥破碎机有意向,欢迎随时进行免费咨询 ,或来厂参观选购(温馨提示:郑州各处客运站、火车站、机场均免费专车接送 );我们将热忱为您服务。

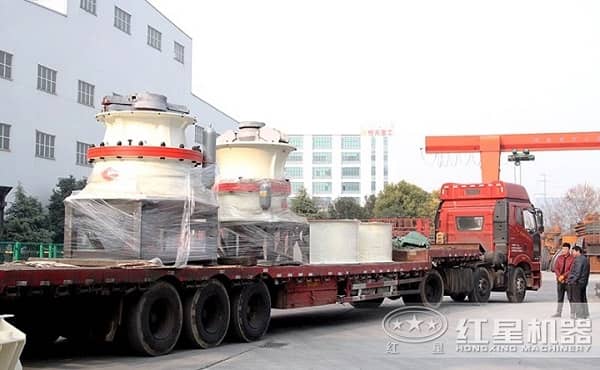

单缸圆锥破发货

单缸圆锥破发货

河南郑州圆锥破碎机厂家地址:河南郑州高新技术开发区檀香路8号。

圆锥破碎机价格咨询热线:0371-67770066。

技术参数

圆锥破碎机

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470

单缸圆锥破碎机

SC单缸圆锥破中碎系列技术参数:

型号 腔型  给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率 (kw) 处理能力(t/h)
SC100S C1 240 175 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 265-524
C2 400 320 29 225-448
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892
SC450S C1 600 480 44 450 498-1500
C2 480 385 41 454-1274

SC单缸圆锥破细碎系列技术参数:

型号 腔型 给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率(kw) 处理能力 (t/h)
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 50 40 6 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 75 60 8 70-90
SC250 F1 240 190 16 250 116-396
F2 140 110 13 97-346
F3 70 55  9 90-251
SC315 F1 275 220 32 315 177-662
F2 215 170 29 209-643
F3 175 140 29 162-552
F4 85 70 19 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注:产量根据不同物料,进料粒度等因素其结果将有所不同
