直线振动筛

进料粒度:≤200-≤300mm

处理能力:10-600t/h

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

应用范围:矿山、煤炭、冶炼、建材、化工、塑料、磨料、医药、化肥等行业

全国销售热线:
0371-67772626
获取报价
产品介绍

直线振动筛介绍

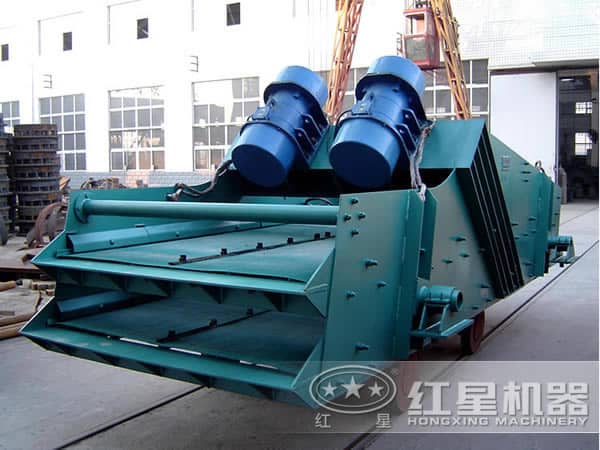

直线振动筛

直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构、无粉尘溢散、自动排料等特点,更适合于流水线作业。

直线振动筛工作原理

ZSG系列振动筛工作时,两电机同步反向放置使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使振动筛上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。

直线振动筛结构

直线振动筛结构简图

直线振动筛的组成结构主要有筛箱、筛网、激振器、及其紧固装置、传动装置和支撑装置,筛箱主要由筛箱、挡板、弹簧支座等部件组成。振动筛的筛箱由钢板与型钢焊接或用高强度螺栓连接而成的筛型结构,在两侧的钢板之间用带法兰的无缝钢管或型钢连接,筛箱内固定有筛网或筛板。振动筛中受冲击力较大的构件是筛网,因此也是易损坏的零件,物料在其上面进行分级、脱水、脱介,筛孔的形状和布置直接影响筛分效果。

直线振动筛使用范围

直线振动筛(直线筛)系高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业,直线振动筛(直线筛)稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。直线振动筛亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。

直线振动筛

河南红星机器专业生产矿山设备的厂家,对矿山设备的生产有一定的经验积累,生产的直线振动筛运行平稳、价格低、故障少、质量有保障、性能优越,可以满足不同客户的施工要求,非常不错。

河南郑州直线振动筛厂家地址:河南省郑州市高新区檀香路8号。

直线振动筛价格咨询热线0371-67772626。

技术参数

型号 筛面
规格
筛面
层数
筛孔
尺寸
进料
粒度
处理量 电机
功率
总重量 振动频率 双振幅 筛面
倾角
外形尺寸
(长×宽)(mm) (mm) (mm) (t/h) (kw) (kg) (hz) (mm) (°) 长×宽×高(mm)
ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 2250 16 6-8 15 3800×2050×1920
2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 3345 16 6-8 15 3800×2050×2200
ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5870 16 6-8 15 4500×3040×2820
2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5836 16 8-10 15 4800×3140×2814
3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 6900 16 8-10 15 4799×3140×3014
2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6489 16 8-10 15 4799×3440×2814
3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 7750 16 8-10 15 4799×3440×3014
4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 8300 16 8-10 15 4799×3440×3503
2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 9950 16 8-10 15 6000×3440×3326
